Kako se izvaja testiranje IP69K?

Ko so izdelki izpostavljeni ekstremnim zunanjim ali industrijskim pogojem, lahko prah, voda in visokotlačno-čiščenje povzročijo kritične okvare. Elektronika lahko povzroči kratek-stik, tesnila lahko odpovejo in komponente se lahko pokvarijo, če niso ustrezno zaščitene. Zagotavljanje zanesljive zaščite pred vdorom je bistveno za avtomobilske, elektronske, obrambne in industrijske izdelke.

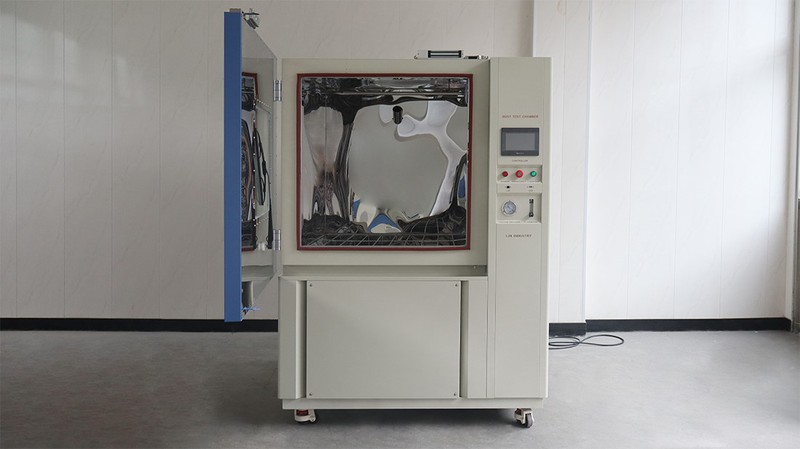

LIB-jevTestna komora IP69Kponuja celovito rešitev za potrjevanje tako-nepropustnosti za prah kot vodoodpornosti, ki zagotavlja ponovljive rezultate ob upoštevanju svetovnih standardov. Sistem združuje napredno krmiljenje PID, enakomeren pretok zraka, kroženje vode z zaprto-zanko in prilagodljivo namestitev vzorca za učinkovito simulacijo najzahtevnejših-pogojev v resničnem svetu.

1. Razumevanje testiranja IP69K

Testiranje IP69K ocenjuje izdelke glede na najvišjo raven varstva okolja. Prva številka v kodi IP, IP6X, označujepopolna prah{0}}nepropustnost: delci ne morejo vstopiti v ohišje, tudi v pogojih vakuuma. Druga številka, X9K, označuje odpornost na vodne curke z visokim-tlakom in visoko{4}}temperaturo.

Za preskušanje vode IPX9K simulira industrijsko pranje- ali ekstremne padavine, pri čemer dovaja vodo pri tlakih 8.000–10.000 kPa in temperaturah do +88 stopinj iz štirih šob pod kotom 0 stopinj, 30 stopinj, 60 stopinj in 90 stopinj, pri čemer vsaka prši 30 sekund na položaj. Za preskušanje prahu komora uporablja prah nominalnega premera 50 µm-s sistemom navpičnega pretoka zraka, ki vzdržuje koncentracije 2–4 kg/m³ pri sobni temperaturi do +50 stopinje.

Ta kombinacija zagotavlja, da izdelki ostanejo delujoči v pogojih, ki posnemajo izzive iz resničnega-sveta, od infiltracije cestnega prahu do visoko{1}}tlačnega čiščenja v avtomobilskih ali industrijskih aplikacijah.

2. Mednarodni standardi za preskusne komore IP69K

Testiranje IP69K mora biti v skladu s priznanimi mednarodnimi standardi, da se zagotovi točnost in certificiranje rezultatov. Skupni standardivključujejo:

IEC 60529:Določa sistem ocenjevanja IP za vdor trdnih snovi in ​​tekočin.

ISO 20653:Določa preskušanje električne opreme cestnih vozil proti prahu in vodi.

IEC 60068-2-68:Okoljsko testiranje komponent pod izpostavljenostjo prahu in pesku.

DIN 40050-9:Standardi zaščite pred vdorom avtomobilov.

Standardi ASTM & MIL:Zahteve glede vzdržljivosti,-specifične za industrijo in obrambo.

Med temi,IEC 60529je najpogosteje naveden standard za IP69K. Podaja natančen pretok vode, tlak, temperaturo, trajanje in položaje šob, da zagotovi ponovljive rezultate.

Kako poteka testiranje IP69K v skladu z IEC 60529?

Nastavitev pršenja vode:Štiri šobe iz-nerjavečega jekla dovajajo vodo pri +88 stopinjah pod tlakom 8.000–10.000 kPa. Pršilo pokriva kote 0 stopinj, 30 stopinj, 60 stopinj in 90 stopinj, pri čemer so vse površine enakomerno izpostavljene. Vsaka šoba prši 30 sekund, medtem ko se vzorec vrti na vrtljivem krožniku s 5 ± 1 vrt/min.

Montaža vzorca:Predmete do 50 kg lahko postavite na nastavljivo vrtljivo ploščo (višina 200–400 mm, naklon do 15 stopinj). Manjše komponente je mogoče obesiti za enakomerno izpostavljenost. Prilagojene napeljave preprečujejo premikanje med -pršenjem pod visokim pritiskom.

Nadzor pretoka vode:PID-elektromagnetni merilniki pretoka vzdržujejo pretoke 14–16 L/min z odstopanjem tlaka ±0,01 kPa. Zaprt -sistem kroženja vode zagotavlja stabilno temperaturo in tlak, zmanjša porabo vode do 80 % in preprečuje zamašitev šob.

Testiranje prahu:V komori kroži 50 µm prah pri 2–4 kg/m³ skozi navpični zračni tok, medtem ko grelna cev preprečuje strjevanje. Vakuumski tlak in pretok zraka sta stalno nadzorovana glede skladnosti s standardi IP6X. Vzorce lahko postavite na tla ali obesite, da simulirate-izpostavljenost prahu v resničnem svetu.

Z upoštevanjem standarda IEC 60529 LIB zagotavlja, da vsak preskus daje zanesljive, ponovljive rezultate,-ki so pripravljeni za certificiranje tako za prah kot za vdor vode.

IP testna komora za test odpornosti proti prahu in vode



1. Visoko{1}}učinkovit testni stroj IP69k

2. Preskusna komora za vdor prahu IP6X

3. Oprema IEC 60529 IPX9k

4. Trajnostni testni stroj IP68

5. Prehodna komora za prah

6. Preskusna komora za vodni curek IPX5/IPX6

3. Prednosti komor LIB IP6X in IPX9K

IP6X komora za testiranje vdora prahu
Komora za prah IP6X LIB zagotavlja popolno{1}}neprepustnost za prah. Njegovo navpično kroženje zraka zagotavlja enakomerno porazdelitev prahu, medtem ko grelne cevi preprečujejo strjevanje. Standardna držala za vzorce podpirajo do 50 kg, nadzor vakuumskega tlaka pa zagotavlja natančen nadzor nad pogoji testiranja. Vgrajeni-brisalci in osvetlitev omogočajo neprekinjeno opazovanje brez prekinitve cikla.

Testno območje	LAN in USB	Krmilnik

IPX9K visoko{1}}komora za testiranje vodnega curka
Oddelek IPX9K simulira ekstremno izpostavljenost vodi s štirimi šobami za visoko-temperaturo, visokim{2}}tlakom in avtomatsko vrtljivo ploščo. PID{4}}nadzorovan elektromagnetni pretok zagotavlja natančen tlak in stabilnost pretoka. Vodoodporen napajalnik omogoča-testiranje delovanja v živo, preverjanje celovitosti delovanja elektronike ali svetlobnih napeljav med pršenjem. Zaprto{8}}kroženje vode ohranja dosledne testne pogoje, zmanjšuje porabo vode in preprečuje zamašitev šob.

Komora IP69K z dvojno-funkcijo združuje testiranje prahu in vode, prihrani prostor, zmanjša stroške opreme in omogoča celovito sočasno testiranje vdora.

4. Pogosta vprašanja o preskusni komori IP69K

V1: Ali se lahko majhni primerki premikajo med vrtenjem ali izpostavljenostjo vodi?
Ne. Pritrdila po meri držijo vse predmete na mestu, tudi pod-razprševanjem pod visokim pritiskom in vrtenjem ploščadi, kar ohranja natančnost preskusa.

V2: Kako je reguliran pretok vode?
Elektromagnetni merilniki pretoka s PID regulacijo vzdržujejo pretok vode med 14–16 L/min in tlak pri 8.000–10.000 kPa ±0,01 kPa.

V3: Ali lahko komora vzdržuje temperaturo brez stalnega ogrevanja?
PID{0}}nadzorovana grelna cev zagotavlja stabilno okolje do +50 stopinj za preskuse prahu in +88 stopinj za preskuse vode ter se samodejno prilagaja za vzdrževanje nastavljenih temperatur.

V4: Ali lahko naprave med testiranjem ostanejo napajane?
ja Vodotesen napajalnik omogoča-preizkušanje delovanja v živo, kar je kritično za elektroniko, sisteme razsvetljave in senzorje.

V5: Katere varnostne funkcije so vključene?
Zaščita pred-nad-tokom, zemeljskim uhajanjem, nad-temperaturo in zaščito zaporedja faz ščiti opremo in operaterje.

V6: Katere standarde izpolnjuje zbornica?
Standardi IEC 60529 (IP6X/IPX9K), ISO 20653, IEC 60068-2-68, DIN 40050-9, ASTM in MIL za testiranje odpornosti na prah in vodo.

Preizkusna komora IP69K podjetja LIB zagotavlja-vodilno rešitev za preskušanje vdora prahu in vode. Z natančnim nadzorom tlaka, temperature in pretoka zagotavlja ponovljive rezultate,-skladne s standardi, za avtomobilske, industrijske in obrambne aplikacije. Dvojna-funkcijska komora prihrani prostor, zmanjša porabo vode in omogoča popolno-testiranje delovanja v živo, kar daje proizvajalcem zaupanje, da lahko njihovi izdelki prenesejo najtežje razmere v-resničnem svetu.

KontaktLIB industrijaše danes, da prilagodite svojo preskusno komoro IP69K, načrtujete predstavitev v živo ali prejmete tehnično podporo-zanesljivo izboljšajte svoje zmogljivosti testiranja odpornosti na prah in vodo.
